三相升降壓變壓器

®注：公司產品一律實行國家三包政策，產品凡是在公司保修期內發生任何質量問題可免費退換！（客戶特殊要求除外）本企業產品經ISO9001-質量體系等國內外安全認證，客戶可放心選購、安全使用！！

10000v 5000v 1140v、690v、660、600v、480v、460v、 415v、440v、400v、380v、360v、315v、220v、208v、200v、127v、110v、100v、48v、36v、24v、12v、6.3v等等特殊電壓，都可以生產。  500VA---2000KVA容量可以生產。   

三相干式隔離變壓器產品概述：

  SBK/SG 系列三相干式隔離變壓器普遍適用于交流 50 或 60Hz，電壓至 1500 V 戶內式的電器電源設備之用。產品的輸入、輸出電壓，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備，是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造.

  三相干式隔離變壓器結構特點：

  采用 F、H 級為基礎的絕緣系統，在變壓器的整個使用壽命期都保持**的電氣性能和機械性能。F、H 級材料不易老化，耐收縮及抗壓縮，加上彈力特強，因此可以確保變壓器即使使用數年后線圈仍保持結構緊密，并且能夠承受短路的壓力;變壓器整體由 H 級浸漬漆在真空壓力下浸漬(VPI),然后在烘箱里高溫固化。變壓器一般設計成自然風冷，強制風冷可以根據用戶要求設計，此時變壓器的外形尺寸和重量都會減小.

  三相干式隔離變壓器性能參數：

  1.額定容量：1kVA~2000kVA

  2.聯結組別：Dyn11，Yyn0

  3.工頻耐壓：3kV/min

  4.絕緣耐熱等級：F，H 級

  5.溫升限值：鐵芯不超過 85K，線圈溫升不超過 95K

    6.額定電壓：1140v，690v660V480V440V460V415V380V380V220V208V200V等

    7.工作頻率：50Hz-60Hz

  8.效率：≥98%

  9.波形畸變：<0.1%

  10.絕緣電阻：繞阻對地絕緣電阻三相 ≥3.8M 歐米茄;單相 ≥2.2M 歐米茄

  三相干式隔離變壓器作用：

  用隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線 Yo 系統，加屏蔽就進一步免除了由變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種 N-G 來的干擾(脈沖和高頻噪聲)能有效防止，但變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司為客戶設計生產高質量的隔離變壓器。

  三相干式隔離變壓器特性優點:

  1.高度隔離

  2.N-G 性能良好

  3.高度共模干擾抑制

  4.將△轉換為 Y 或 Y 至△

  電壓抽頭容易轉換

  6.按用戶的特殊性能要求設計

  隔離變壓器隔離變壓器加裝在穩壓電源的應用

  一、在電源輸入端接入隔離變壓器(三角/星形)

  1、若電網三次諧波和干擾信號比較嚴重，采用△/Yo 隔離變壓器，可以去掉三次諧波和減少干擾信號。

  2、可以采用△/Yo 隔離變壓器產生新的中性線，使設備與電網中性線無關，避免由于電網中性線不良造成設備運行不正常。

  3、非線性負載引起的電流波形畸變(如三次諧波)可被隔離而不污染電網。二、在電源輸出端接入隔離變壓器(星形/三角)

  1、防止非線性負載的電流畸變，影響到穩壓電源的正常工作及反回到電網，起到凈化電網的作用。

  2、非線性負載電流的畸變影響取樣的準確性，可以在 Yo/△隔離變壓器輸入端采樣，得到能反應實際情況的控制信號，使穩壓電源控制正常。

  3、若負載不平衡，采用 Yo/△也不影響穩壓電源的正常工作。

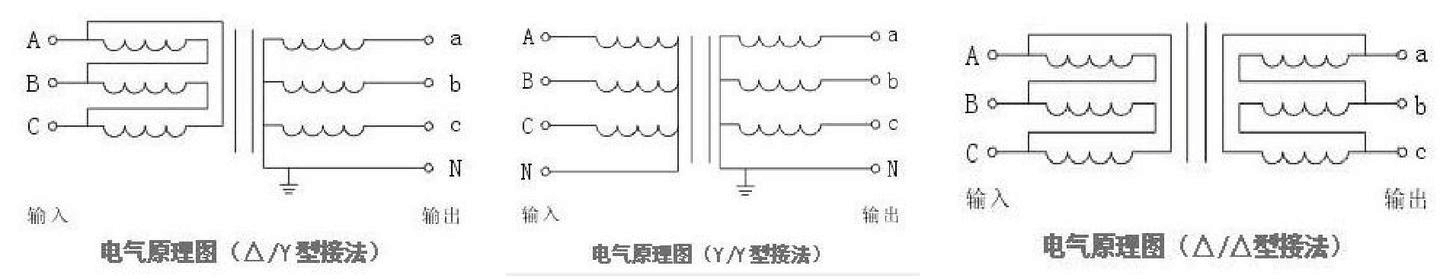

  三相干式隔離變壓器電氣原理圖

  三相干式隔離變壓器使用條件：

  適用海拔高度：≤5000m

  環境溫度：-15℃～+40℃

  相對濕度：≤85%

  安裝場所應無嚴重影響穩壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。

  5凡不符合上述使用條件的，應與我們協商確定。

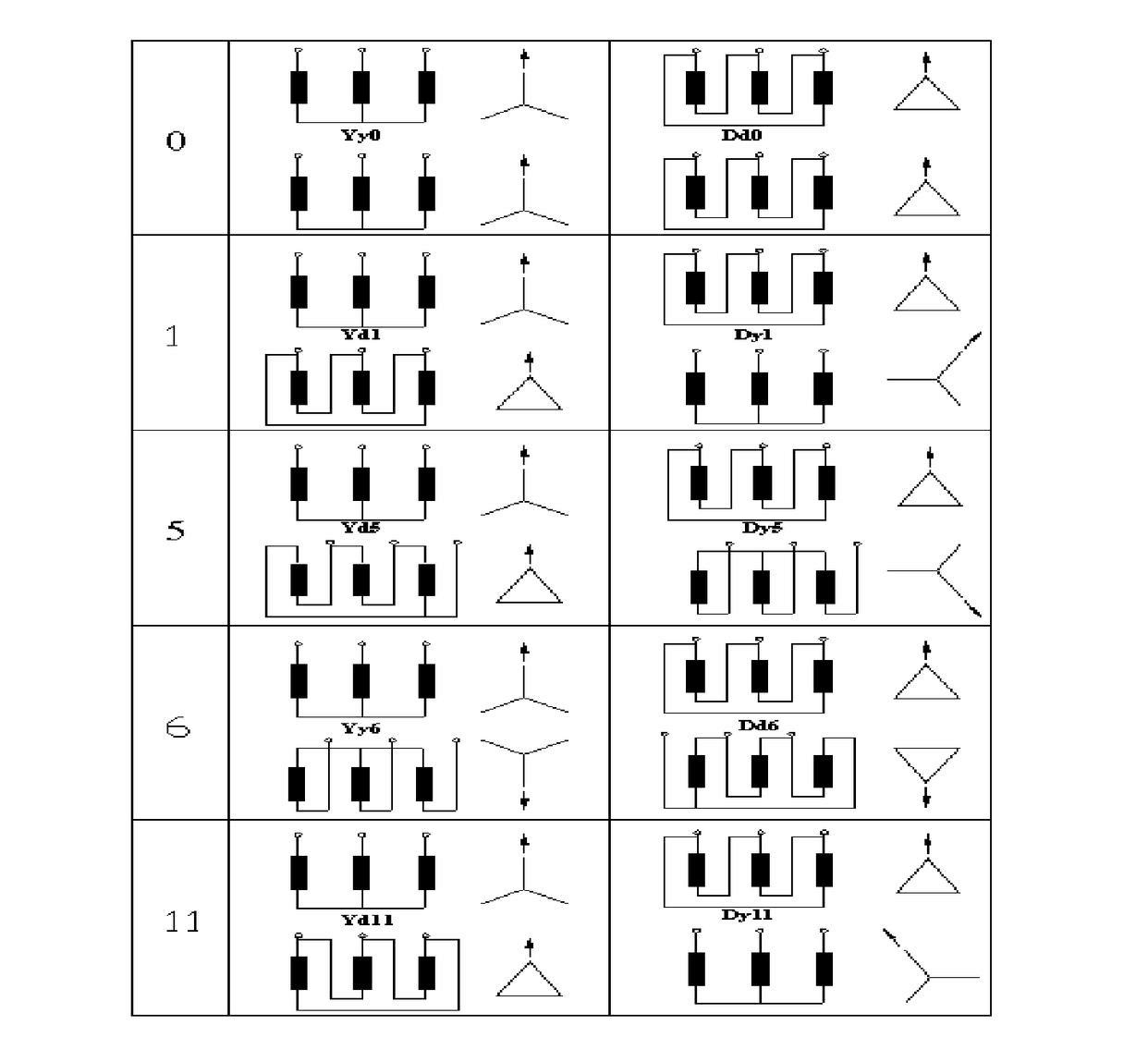

  隔離變壓器的繞組連接方式：

產品指標：

輸出精度  ±1%

工作效率 ≥98%

溫升 ＜120K

噪音 ＜35-65dB(一米內）

波形失真    無附加波形失真

工作保護 具有過流保護；可長期無人值守工作

執行標準 產品符合VDE0550、IEC439、JB5555、GB226等國際

絕緣電阻 ≥500M

接地電阻 80mA

絕緣等級 F級、H級、HC級可供選（常規為H級）

空載電流 ＜0.5%-15%

阻抗電壓 4%

接線方式  △/Yo(常規）Yo/Yo，Yo/△，△/△任意組合

電氣強度 工頻正弦電壓3000v歷時1分鐘無擊穿及閃爍現象

過載保護 二倍額定電流可維持1分鐘

負載性能 連續100℅滿載時，可承受3倍瞬間電流

頻率 50Hz/60Hz

冷卻方式 自冷式

冷卻形式 干式

鐵心形式  芯式

防潮方式 開放式

環境溫度 —50℃+40℃

海拔高度  ＜5000m

相對濕度 ＜90%

設計使用壽命 30年

外殼保護 帶機箱（常規產品IP20防護等級），可顯示輸入電壓、輸出電壓、工作電流，并帶指示燈狀態指示；

SG（DG）系列三相（單相）干式隔離變壓器是一種多線圈（雙線圈及以上）結構變壓器，一、二次側繞組間相互絕緣，其變壓比有固定和帶抽頭兩類，利用電磁感應的原理可以升壓也可以降壓。隔離變壓器除了能改變電壓外，還可以把輸入繞組和輸出繞組在電氣上彼此隔離，用以避免同時觸及帶電體（或因絕緣損壞而可能帶電的金屬部件）和地所帶來的危險；此外隔離變壓器還具有一定抑制各種干擾濾除諧波的作用。
